Bisher gesammelte Daten zu Absaugbrennern
Stand der Information: 21.10.2024
Stand der Information: 21.10.2024
| Allgemeine Informationen | Parameter der Absaugdüse | Parameter am Anschlussstutzen | Schutzgas | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hersteller | Absaugbrenner (Typ/Modell) |
Leistungsbereich1 [A] |
Leistungsbereich2 [A] |
Foto von Brenner und Absaugdüse |
Abstand „L“ Schweißstelle - Absaugdüse [mm] |
Mindest-Volumenstrom an der Absaugdüse [m³/h] |
Innendurchmesser Anschlussstutzen [mm] |
Aussendurchmesser Anschlussstutzen [mm] |
Mindest-Volumenstrom am Anschlussstutzen [m³/h] |
Dafür erforderlicher Unterdruck (bei NN) [Pa] |
minimaler Schutzgasvolumenstrom [l/min] |
empfohlener Schutzgasvolumenstrom [l/min] |
Weitere Bemerkungen / Empfehlungen |
| EWM AG | MT301W F2 | 330 / 290 / 100%ED | 250 / 100%ED | Bild ansehen |
56 | 50 | 37,4 | 42,9 | 66 | 14127 | 8 | 20 | Adapter für 44 mm und 51 mm Absaugschlauch verfügbar |
| EWM AG | MT451W F2 | 500 / 450 / 100%ED | 350 / 100%ED | Bild ansehen |
62 | 61 | 37,4 | 42,9 | 88 | 7840 | 8 | 20 | Adapter für 44 mm und 51 mm Absaugschlauch verfügbar |
| ABICOR BINZEL | RAB GRIP 24 | 250 / 220 / 60 % ED | Bild ansehen |
57,5 | 52,3 | 44 | 50 | 81,5 | 10900 | 10 | 15 | ||
| ABICOR BINZEL | RAB GRIP 36 | 300 / 270 / 60 % ED | Bild ansehen |
53 | 44,5 | 44 | 50 | 81,1 | 8400 | 10 | 18 | ||
| ABICOR BINZEL | RAB GRIP 501 | 500 / 450 / 100 % ED | Bild ansehen |
53,5 | 45,3 | 44 | 50 | 80 | 12300 | 10 | 20 | ||
| ABICOR BINZEL | RAB GRIP 24 HE 2 | 250 / 220 / 60 % ED | Bild ansehen |
56 | 49,6 | 44 | 50 | 99 | 7600 | 10 | 15 | ||

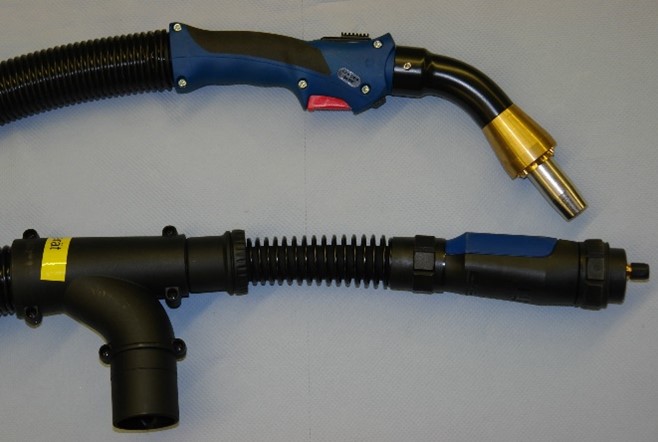

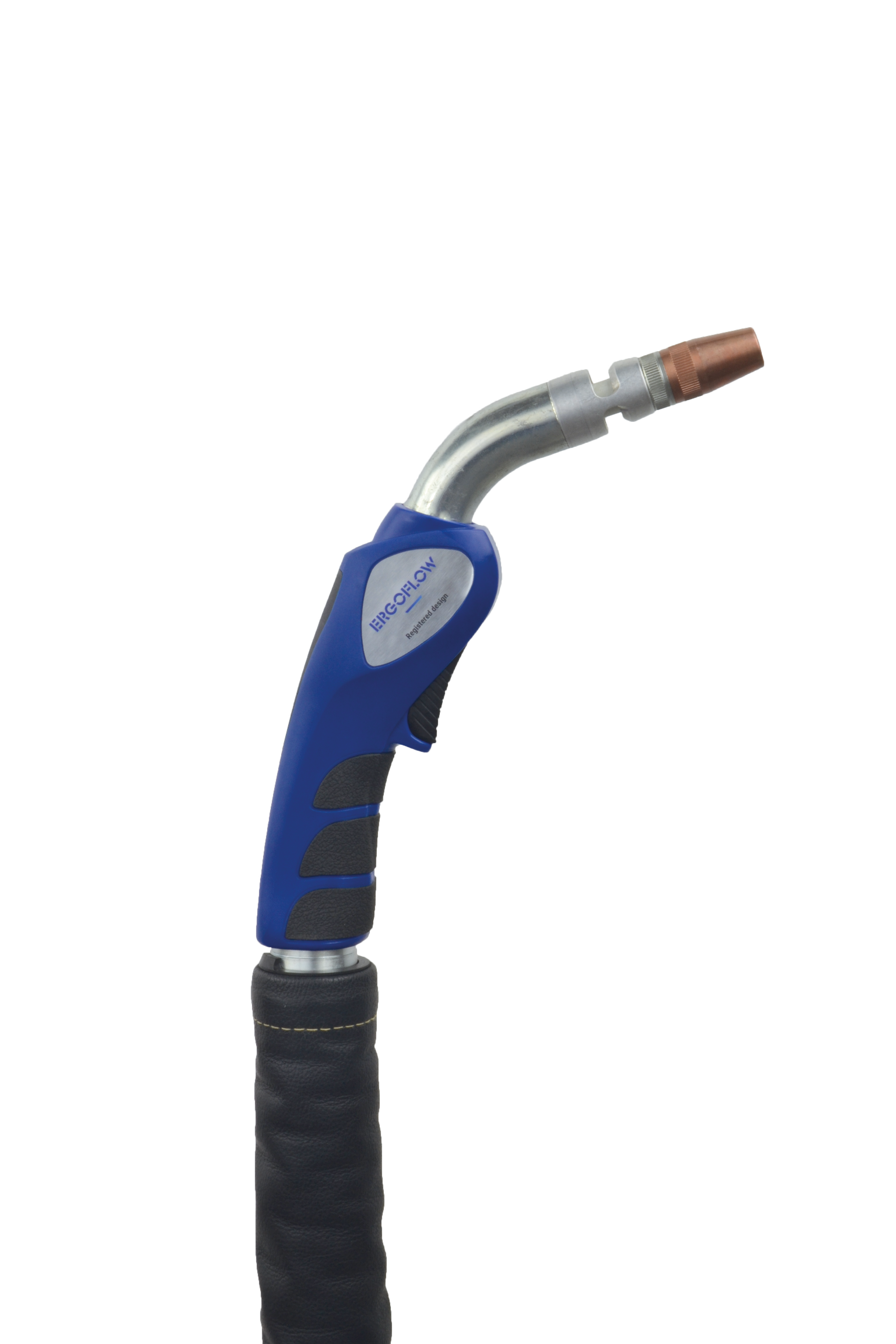

| ABICOR BINZEL | RAB GRIP 36 HE 2 | 300 / 270 / 60 % ED | Bild ansehen |
67,5 | 72,1 | 44 | 50 | 120 | 11200 | 10 | 18 | ||
| ABICOR BINZEL | RAB GRIP 501 HE 2 | 500 / 450 / 100 % ED | Bild ansehen |
67,3 | 71,7 | 44 | 50 | 122 | 13800 | 10 | 20 | ||
| ENGMAR | FLG250 | 220 / 180 / 60% ED | Bild ansehen |
79,5 | 75 | 56 | 61 | 97,2 | 7750 | 8 | 14 | ||
| ENGMAR | FLE350 | 340 / 300 / 60% ED | Bild ansehen |
76 | 92 | 56 | 61 | 114,3 | 12600 | 8 | 14 | ||
| ENGMAR | FLE380 | 400 / 340 / 60% ED | Bild ansehen |
76 | 92 | 56 | 61 | 115,4 | 13450 | 10 | 16 | ||
| ENGMAR | FLC400 | 500 / 440 / 60% ED | Bild ansehen |
60,5 | 49 | 56 | 61 | 64 | 3900 | 10 | 16 | ||
| ENGMAR | FRMG250 | 240 / 200 / 100% ED | Bild ansehen |
79,5 | 75 | 56 | 61 | 94,2 | 9900 | 8 | 14 | ||
| ENGMAR | FRME350 | 350 / 300 / 100% ED | Bild ansehen |
76 | 92 | 56 | 61 | 113,3 | 14250 | 8 | 14 | ||
| ENGMAR | FRME380 | 400 / 340 / 100% ED | Bild ansehen |
76 | 92 | 56 | 61 | 113,3 | 14200 | 12 | 16 | ||
| ENGMAR | FRMC400 | 500 / 440 / 100% ED | Bild ansehen |
60,5 | 49 | 56 | 61 | 64 | 5100 | 13 | 16 | ||
| EWM AG | MT301W F3 | 330/290/100%ED | 250/100%ED | Bild ansehen |
53 | 44,5 | 58/51 | 63 | 66 | 5000 | 8 | 20 | 360° drehbarer Anschlussstutzen Lederschlauch Standard Optimierte Öffnungsgeometrie der Absaugdüsen Adapter für Absaugschlauch NW44, NW51, NW61 verfügbar |
| EWM AG | MT451W F3 | 500/450/100%ED | 350/100%ED | Bild ansehen |
61 | 58,9 | 58/51 | 63 | 93 | 6300 | 8 | 20 | 360° drehbarer Anschlussstutzen, Lederschlauch Standard, Optimierte Öffnungsgeometrie der Absaugdüsen, Adapter für Absaugschlauch NW44, NW51, NW61 verfügbar |
| EWM AG | Schweißrauch Absaug- Kit PM/MT 451W | 500/450/100%ED | 350/100%ED | Bild ansehen |
44 | 42 | 50 | 63 | 49 | 7966 | 8 | 20 | 360° drehbarer Absaugstutzen, Kompatibel mit PM/MT-Schweißbrennern (Standard- und Funktionsbrenner), Einfache und schnelle Montage, Montagewerkzeug im Lieferumfang enthalten, |
| EWM AG | Schweißrauch Absaug- Kit PM/MT 551W | 650/550/100%ED | 500/100%ED | Bild ansehen |
52 | 43 | 50 | 63 | 50 | 9013 | 8 | 20 | 360° drehbarer Absaugstutzen, Kompatibel mit PM/MT-Schweißbrennern (Standard- und Funktionsbrenner), Einfache und schnelle Montage, Montagewerkzeug im Lieferumfang enthalten, |
| EWM AG | Schweißrauch Absaug- Kit PM/MT 301W | 330/290/100%ED | 250/100%ED | Bild ansehen |
49 | 43 | 50 | 63 | 51 | 8802 | 8 | 20 | 360° drehbarer Absaugstutzen, Kompatibel mit PM/MT-Schweißbrennern (Standard- und Funktionsbrenner), Einfache und schnelle Montage, Montagewerkzeug im Lieferumfang enthalten, |
| ABICOR BINZEL | xFUME® PRO 24 | 270 / 250 / 60 % ED | Bild ansehen |
66,5 | 70 | 44 | 50 | 92,8 | 11400 | 10 | 15 | ||
| ABICOR BINZEL | xFUME® PRO 36 | 330 / 300 / 60 % ED | Bild ansehen |
60,9 | 58,7 | 44 | 50 | 75,8 | 5800 | 10 | 18 | ||
| ABICOR BINZEL | xFUME® PRO 501 | 500 / 450 / 100 % ED | Bild ansehen |
60,9 | 58,7 | 44 | 50 | 81,3 | 6600 | 10 | 20 | ||
| ABICOR BINZEL | xFUME® COMPACT 25 | 250 / 230 / 35 % | Bild ansehen |
52,2 | 43,1 | 44 | 50 | 66,3 | 8800 | 10 | 15 | ||
| Kemppi | FLEXLITE GF 300 A | 35 % 300 A | - | Bild ansehen |
60 | 57 | 45 | 50 | 57 | 5500 | 15 | 20 | Adapter zur Aufnahme an Absauggeräten sind vorhanden in den Durchmessern 45 und 60 mm. |
| Kemppi | FLEXLITE GF Modell 303 G, 300 A | 35 % 300 A | - | Bild ansehen |
60 | 57 | 45 | 50 | 57 | 5500 | 15 | 20 | Adapter für Absauggeräte vorhanden in den Durchmessern 45 und 60 mm |
| Kemppi | FLEXLITE GF Modell 303 W, 300 A | 100 % 300 A | - | Bild ansehen |
60 | 57 | 45 | 50 | 57 | 5500 | 15 | 20 | Adapter für Absauggeräte vorhanden in den Durchmessern 45 und 60 mm |
| Kemppi | FLEXLITE GF Modell 403 G, 300 A | 35 % 400 A | - | Bild ansehen |
60 | 57 | 45 | 50 | 57 | 5500 | 15 | 20 | Adapter für Absauggeräte vorhanden in den Durchmessern 45 und 60 mm. |
| Kemppi | FLEXLITE GF Modell 403 W, 400 A | 100 % 400 A | - | Bild ansehen |
60 | 57 | 45 | 50 | 57 | 5500 | 15 | 20 | Adapter für Absauggeräte sind vorhanden in den Durchmessern 45 und 60 mm. |
| Kemppi | FLEXLITE GF Modell 403 WCS, 400 A | 100 % 400 A | - | Bild ansehen |
60 | 57 | 45 | 50 | 57 | 5500 | 15 | 20 | Adapter für Absauggeräte sind vorhanden in den Durchmessern 45 und 60 mm. |
| Holch | RAUCH-330 | 120 | 250 | 20 | 16 | 0 | |||||||
| Translas | 8XE | 120 | 250 | 20 | 16 | 0 | |||||||
| ENGMAR | FRMS420 | 500 / 440 / 100% ED | Bild ansehen |
73 | 85 | 56 | 61 | 107,2 | 10180 | 8 | 16 | ||
| EWM GmbH | PM 221 G F1 | 250 / 220 / 60 % | 150 / 60 % | Bild ansehen |
68 | 73 | 58/51 | 63 | 80 | 4200 | 8 | 20 | Als Standard- und Funktionsbrenner mit Anzeige und Fernregelfunktion erhältlich; inklusive LED-Beleuchtung; Absaugkonzept mit integrierter Absaugdüse bedeutet keine Folgekosten durch Verschleiß der Absaugdüse; dank großem L-Maß beste Sicht auf die Schweißstelle und maximale Zugänglichkeit am Bauteil |
| EWM GmbH | PM 301 G F1 | 330 / 300 / 60 % | 210 / 60 % | Bild ansehen |
67 | 72 | 58/51 | 63 | 81 | 4800 | 8 | 20 | Als Standard- und Funktionsbrenner mit Anzeige und Fernregelfunktion erhältlich; inklusive LED-Beleuchtung; Absaugkonzept mit integrierter Absaugdüse bedeutet keine Folgekosten durch Verschleiß der Absaugdüse; dank großem L-Maß beste Sicht auf die Schweißstelle und maximale Zugänglichkeit am Bauteil |
| EWM GmbH | PM 301 W F1 | 330 / 290 / 100 % | 250 / 60 % | Bild ansehen |
67 | 72 | 58/51 | 63 | 84 | 5300 | 8 | 20 | Als Standard- und Funktionsbrenner mit Anzeige und Fernregelfunktion erhältlich; inklusive LED-Beleuchtung; Absaugkonzept mit integrierter Absaugdüse bedeutet keine Folgekosten durch Verschleiß der Absaugdüse; dank großem L-Maß beste Sicht auf die Schweißstelle und maximale Zugänglichkeit am Bauteil |
| EWM GmbH | PM 451 W F1 | 500 / 450 / 100 % | 350 / 100 % | Bild ansehen |
67 | 72 | 58/51 | 63 | 88 | 6500 | 8 | 20 | Als Standard- und Funktionsbrenner mit Anzeige und Fernregelfunktion erhältlich; inklusive LED-Beleuchtung; Absaugkonzept mit integrierter Absaugdüse bedeutet keine Folgekosten durch Verschleiß der Absaugdüse; dank großem L-Maß beste Sicht auf die Schweißstelle und maximale Zugänglichkeit am Bauteil |
| EWM GmbH | PM 551 W F1 | 550 / 520 / 100 % | 420 / 100 % | Bild ansehen |
67,5 | 72 | 58/51 | 63 | 88 | 5300 | 8 | 20 | Als Standard- und Funktionsbrenner mit Anzeige und Fernregelfunktion erhältlich; inklusive LED-Beleuchtung; Absaugkonzept mit integrierter Absaugdüse bedeutet keine Folgekosten durch Verschleiß der Absaugdüse; dank großem L-Maß beste Sicht auf die Schweißstelle und maximale Zugänglichkeit am Bauteil |
1 (Leistungsbereichsangabe gemäß EN 60974-7 bei CO2 und Mischgas)
2 (Leistungsbereichsangabe gemäß EN 60974-7 bei Impuls unter Mischgas – freiwillige Angabe)
